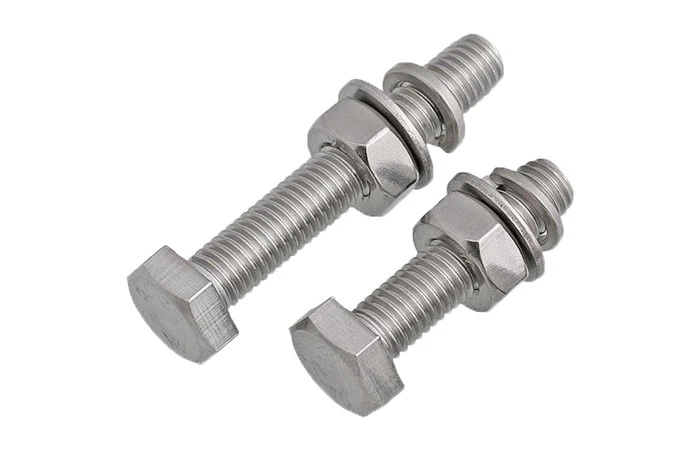

Λύσεις στερέωσης μπουλονιών

 Προς το παρόν, σχεδόν όλα ταμπουλόνι Οι σύνδεσμοι που χρησιμοποιούνται στη βιομηχανία πρέπει να ελέγχουν την αντοχή, δηλαδή, η λεγόμενη ροπή ελέγχου ροπής αναφέρεται στη χρήση προκαθορισμένης ροπής ή προκαθορισμένης ροπής και γωνίας για τη βιομηχανική στερέωση για να εξασφαλιστεί επαρκής δύναμη σύσφιξης. Εξασφαλίστε την αξιοπιστία των συνδέσεων με σπείρωμα.


Μπουλόνι Η στερέωση είναι μια πολύ περίπλοκη φυσική διαδικασία και οι πιο σημαντικοί παράγοντες που επηρεάζουν τη στερέωση των μπουλονιών είναι η ροπή, η προφόρτιση, η τριβή και η σκληρότητα του υλικού. Εφόσον λαμβάνονται πλήρως υπόψη οι παραπάνω παράγοντες, μπορεί να διασφαλιστεί η ασφαλής στερέωση του μπουλονιού. Ένα δυναμόκλειδο μπορεί να ελέγξει τη δύναμη που εφαρμόζεται σε ένα νήμα στερέωσης, ούτε λιγότερο ούτε περισσότερο. Στις περισσότερες περιπτώσεις, το παραδοσιακό δυναμόκλειδο ήταν σε θέση να παρέχει επαρκή ακρίβεια για να σφίξει το μπουλόνι.
Ωστόσο, όταν απαιτείται ακριβέστερη και ασφαλέστερη στερέωση του σπειρώματος, δεν είναι κατάλληλο ένα χειροκίνητο δυναμόκλειδο, επειδή η εφαρμοζόμενη ροπή συχνά δεν πληροί την απαίτηση της δύναμης προ-σύσφιξης και την αντίστοιχη προκαθορισμένη τιμή, επειδή δεν είναι πολύ ακριβής. Η πηγή των ανακριβών τιμών προκαλείται συχνά από τη σύλληψη μεταξύ των σπειρωμάτων σύσφιξης και την τριβή μεταξύ της κεφαλής του μπουλονιού και της επίπεδης επιφάνειας του στερεωμένου αντικειμένου.
Η λεγόμενη δύναμη προ-σφίξεως ή δύναμη σύσφιξης είναι μια πίεση επαφής που δημιουργείται από την επαφή του τεμαχίου εργασίας στη βιδωτή σύνδεση, η οποία είναι πανταχού παρούσα. Η πίεση κάνει την τριβή μεταξύ των τεμαχίων εργασίας μεγαλύτερη και η τριβή κάνει τη ροπή να μην είναι πλήρως προφορτωμένη, επομένως μόνο το 10% περίπου της ροπής που εφαρμόζουμε μπορεί να μετατραπεί στη δύναμη σύσφιξης του μπουλονιού.

Προκειμένου να επιτευχθεί μεγαλύτερη ακρίβεια, ακόμη και στη λειτουργία των μπουλονιών χειροκίνητης σύσφιξης, η τεχνολογία σύσφιξης ελέγχου γωνίας χρησιμοποιείται συχνά από τους ανθρώπους, ειδικά στην τρέχουσα ταχεία ανάπτυξη της αυτοκινητοβιομηχανίας. Μέσω αυτής της τεχνολογίας, κάθε μπουλόνι μπορεί να επιτύχει το μέγιστο αποτέλεσμα σύσφιξης. Η γωνία περιστροφής αναφέρεται στην τιμή γωνίας μεταξύ του αρχικού σφίξιμο του μπουλονιού και της τελικής καθορισμένης τιμής ροπής.

Σε γενικές γραμμές, ο αριθμός των γωνιών περιστροφής θα ποικίλλει ανάλογα με το υλικό του συνδετήρα και του στερεωμένου τμήματος. Για παράδειγμα, για υλικά με υψηλή σκληρότητα, όπως ανθρακούχο χάλυβα, ο αριθμός των γωνιών περιστροφής που απαιτούνται για τη στερέωση θα είναι σχετικά μικρός. για υλικά με χαμηλή σκληρότητα όπως το ξύλο, ο αριθμός των γωνιών περιστροφής που απαιτούνται για τη στερέωση θα είναι σχετικά μεγάλος και ταυτόχρονα η δύναμη που προκαλείται από την τριβή Η απώλεια θα χτυπηθεί επίσης και η δύναμη στερέωσης που μπορεί να επιτευχθεί είναι σχετικά μικρό.

Στη διαδικασία σύσφιξης νήματος ελέγχου της γωνίας, το μπουλόνι σφίγγεται σε μια σταθερή τιμή ροπής στην αρχή χρησιμοποιώντας έλεγχο ροπής, αφού επιτευχθεί αυτή η ροπή, η επακόλουθη διαδικασία σύσφιξης πραγματοποιείται υπό τον διπλό έλεγχο ροπής και γωνίας μέχρι την προκαθορισμένη τιμή επιτυγχάνεται. Ρυθμίστε τη ροπή σύσφιξης και τη γωνία περιστροφής. Η σωστή χρήση του συστήματος ελέγχου γωνίας περιστροφής μπορεί να αποτρέψει την είσοδο του μπουλονιού στην πλαστική ζώνη του υλικού και να αποτρέψει την υπέρβαση του αποδεκτού σημείου διαρροής του μπουλονιού, προκαλώντας κινδύνους για την ασφάλεια. Ταυτόχρονα, το γωνιακό χειριστήριο μπορεί επίσης να μειώσει σημαντικά την απώλεια της δύναμης ασφάλισης και να εξασφαλίσει επαρκή δύναμη προσύσφιξης.

Κατά τη διαδικασία σύσφιξης των μπουλονιών, η χρησιμοποιούμενη ροπή και ο βαθμός γωνίας περιστροφής διαφέρουν, επομένως τα μπουλόνια που σφίγγονται από το χειριστήριο γωνίας περιστροφής δεν μπορούν να χρησιμοποιηθούν ξανά.

Υπάρχουν δύο κύριοι τύποι μεθόδων σύσφιξης μπουλονιών, το ελαστικό σφίξιμο και το πλαστικό σφίξιμο. Η ελαστική σύσφιξη αναφέρεται γενικά στη μέθοδο σύσφιξης με ροπή, η πλαστική σύσφιξη περιλαμβάνει κυρίως τη μέθοδο σύσφιξης γωνιών, τη μέθοδο σύσφιξης σημείου διαρροής κ.λπ.

1. Μέθοδος σύσφιξης με ροπή
Η αρχή της μεθόδου σύσφιξης με ροπή είναι ότι υπάρχει μια ορισμένη σχέση μεταξύ της ροπής και της αξονικής προφόρτισης. Ελέγξτε την προφόρτιση των συζευγμένων εξαρτημάτων ρυθμίζοντας το εργαλείο σύσφιξης σε μια συγκεκριμένη τιμή ροπής. Υπό την προϋπόθεση της σταθερής διαδικασίας, της ποιότητας των εξαρτημάτων και άλλων παραγόντων, αυτή η μέθοδος σύσφιξης είναι απλή και διαισθητική στη λειτουργία και χρησιμοποιείται ευρέως επί του παρόντος.

Σύμφωνα με την εμπειρία, όταν το μπουλόνι σφίγγεται, το 50 τοις εκατό της ροπής καταναλώνεται στην τριβή της ακραίας όψης του μπουλονιού, το 40 τοις εκατό καταναλώνεται στην τριβή του σπειρώματος και μόνο το 10 τοις εκατό της ροπής χρησιμοποιείται για τη δημιουργία προ- δύναμη σύσφιξης. Επειδή οι εξωτερικές ασταθείς συνθήκες έχουν μεγάλη επιρροή στη μέθοδο σύσφιξης με ροπή, η μέθοδος ροπής που εφαρμόζει έμμεσα τον έλεγχο της δύναμης προσφίγγισης ελέγχοντας τη ροπή σύσφιξης θα οδηγήσει σε χαμηλή ακρίβεια ελέγχου της αξονικής δύναμης προσύσφιξης.

Επιπλέον, υπάρχει ένας πολύ μικρός αριθμός συνδέσεων μπουλονιών, η ροπή στρέψης έχει φτάσει την καθορισμένη τιμή, αλλά η κεφαλή του μπουλονιού δεν ταιριάζει πλήρως με τα συνδεδεμένα μέρη ή το κενό είναι μερικές φορές μικρό, κάτι που δεν είναι εύκολο να βρεθεί οπτικά. Αυτή τη στιγμή, η τιμή της ροπής είναι κατάλληλη, αλλά η δύναμη προσύσφιξης είναι πολύ μικρή ή ακόμα και ανύπαρκτη, οπότε σε αυτήν την περίπτωση, εάν προτείνεται μόνο να διασφαλιστεί ότι η ροπή είναι κατάλληλη, τότε γίνεται κενή συζήτηση για να εξασφαλιστεί η ποιότητα της σύσφιξης συναρμολόγησης. Το δυναμόκλειδο της Morcato το κάνει πολύ καλά.

2. Μέθοδος σύσφιξης γωνίας
Λόγω των αδυναμιών της μεθόδου σύσφιξης με ροπή, οι Ηνωμένες Πολιτείες άρχισαν να μελετούν τη σχέση μεταξύ της επιμήκυνσης του μπουλονιού και της αξονικής δύναμης στα τέλη της δεκαετίας του 1940. Η γωνία περιστροφής όταν σφίγγεται ο κοχλίας είναι περίπου ανάλογη με το άθροισμα της επιμήκυνσης του μπουλονιού και της χαλαρότητας του σφιγμένου τμήματος, επομένως η μέθοδος επίτευξης της προκαθορισμένης δύναμης σύσφιξης μπορεί να επιτευχθεί σύμφωνα με την καθορισμένη γωνία περιστροφής.

Πρώτα σφίξτε το μπουλόνι στην αρχική ροπή, δηλαδή τεντώστε το μπουλόνι μέχρι να κλείσει στο σημείο διαρροής και μετά περιστρέψτε μια συγκεκριμένη γωνία για να τεντώσετε το μπουλόνι στην πλαστική περιοχή. Η ουσία της μεθόδου σύσφιξης γωνίας περιστροφής είναι ο έλεγχος της επιμήκυνσης του μπουλονιού. Η αξονική προφόρτιση είναι ανάλογη με την επιμήκυνση εντός της ελαστικής περιοχής. Ο έλεγχος της επιμήκυνσης σημαίνει έλεγχος της αξονικής δύναμης. Δεν είναι πλέον ευθέως ανάλογο, αλλά οι μηχανικές ιδιότητες του μπουλονιού όταν τεντώνεται δείχνουν ότι εφόσον διατηρείται σε ένα συγκεκριμένο εύρος, η αξονική προφόρτιση μπορεί να σταθεροποιηθεί κοντά στο φορτίο διαρροής.

Ως εκ τούτου, δύο μπουλόνια με διαφορετικούς συντελεστές τριβής, αν και η τελική ροπή μετά το σφίξιμο με την ίδια μέθοδο σύσφιξης είναι πολύ διαφορετική, αλλά επειδή η αντοχή και το μέγεθος των μπουλονιών είναι τα ίδια, η δύναμη προσύσφιξης δεν είναι πολύ διαφορετική. Σε σύγκριση με τη μέθοδο σύσφιξης με ροπή, όχι μόνο ολοκληρώνει τον έλεγχο σύσφιξης με υψηλή ακρίβεια, αλλά βελτιώνει επίσης πλήρως τον ρυθμό χρήσης των υλικών. Το γωνιακό δυναμόκλειδο της MORCATO μπορεί να χειριστεί πολύ καλά και αυτό το αποτέλεσμα μπορεί να επιτευχθεί κατά την εργασία.

3. Μέθοδος σύσφιξης σημείου διαρροής
Ο θεωρητικός στόχος της μεθόδου σύσφιξης του σημείου διαρροής είναι να σφίξει το μπουλόνι μέχρι να περάσει ακριβώς το σημείο διαρροής. Όταν χρησιμοποιείται το σημείο διαρροής για το σφίξιμο, το μπουλόνι πρώτα σφίγγεται σε μια καθορισμένη αρχική ροπή. Από αυτό το σημείο, ο εξοπλισμός παρακολουθεί τη μεταβολή της τιμής κλίσης της καμπύλης σύσφιξης. Εάν η κλίση πέσει σε μεγαλύτερη από την καθορισμένη τιμή, τότε το μπουλόνι θεωρείται ότι τραβιέται. Όταν επιτευχθεί το σημείο διαρροής, το εργαλείο σταματά.

Το μεγαλύτερο πλεονέκτημα της μεθόδου σύσφιξης σημείου διαρροής είναι ότι τα μπουλόνια με διαφορετικούς συντελεστές τριβής σφίγγονται στα σημεία διαρροής τους, γεγονός που μεγιστοποιεί το δυναμικό της αντοχής των εξαρτημάτων με σπείρωμα, αλλά είναι ευαίσθητο σε παράγοντες παρεμβολής και έχει εξαιρετικά υψηλές απαιτήσεις στο απόδοση και δομική σχεδίαση των μπουλονιών. υψηλό, είναι πιο δύσκολο να ελεγχθεί. Επομένως, η τιμή των εργαλείων σύσφιξης είναι πολύ ακριβή. Η σειρά δυναμόκλειδων της MORCATO, ανάμεσα στις μάρκες της ίδιας ποιότητας, εξακολουθεί να έχει ορισμένα πλεονεκτήματα σε τιμή, υψηλή ποιότητα και χαμηλή τιμή.
